MS9332

——————————————————————————————————————————————————————————

MS9332是一款最高信号速率可达3Gbps的HDMI信号1分2分配器芯片。在3Gbps的速率下,MS9332可以支持到4K@30Hz分辨率的HDMI输入信号。同时可以支持10/12/16 位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材,使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能,可以支持长线传输。MS9332集成内部EDID RAM和HDCP KEY RAM。





 主要功能特征



    符合HDMI 1.4b标准
    支持1路DVI/HDMI输入,2路DVI/HDMI输出
    支持HDMI1.4b 4K@30Hz
    HDMI输入端具有自适应EQ
    HDMI输出端具有预加重功能
    支持10/12/16位色深输入/输出
    自动监测HDMI输入信号
    自动监测HDMI输出设备状态
    支持5V TTL电平的DDC通道
    集成HDCP KEY RAM
    集成512K 字节的EDID RAM
    不需要外部晶振
    LQFP64 (10mm×10mm)

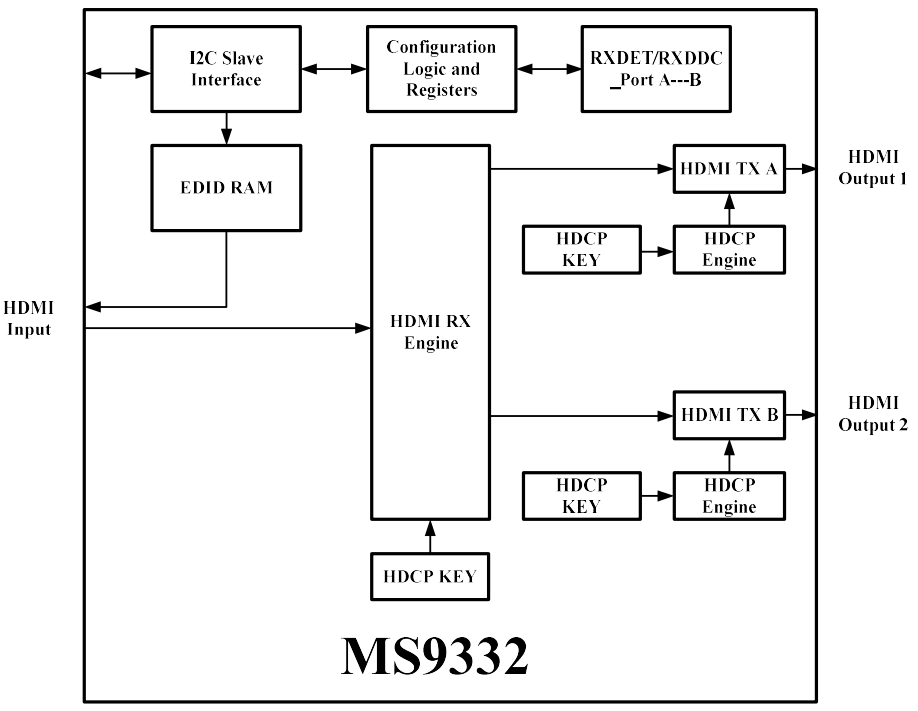

功能框图
