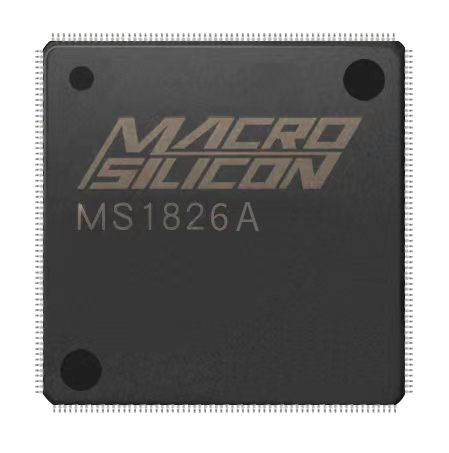

MS1826A

——————————————————————————————————————————————————————————


MS1826A是一款多功能视频处理器,包含4路独立HD音视频输入通道、1路HD音视频输出通道以及1路独立可配置为输入或者输出的SPDIF、I²S音频信号。支持4个独立的字库定制型OSD;可处理隔行和逐行视频或者图形输入信号;有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出,有解隔行输入、视频增强,以及帧率转换的处理能力。





主要功能特征


  四路独立HD输入通道
  独立的行、列缩放
  一路HD输出通道
  灵活的帧率转换
  最高支持4K@30Hz分辨率
  内嵌 64MB DDR3 SDRAM
  信号幅度:500mV
  DDR速率1866MT/s
  支持VESA、CEA-861-F输入
  16位访问
  支持RGB / YCbCr444 / YCbCr422 /YCbCr420(仅支持输入)色彩空间
  支持隔行到逐行的转换
  支持RGB/BT601/BT709比色标准
  去隔行边缘校正
  支持8/10/12/16位色深
  全局噪声滤波
  音频采样率32KHz~192KHz
   3:2/2:2下拉检测
  支持HBR音频
  四路独立缩放处理
  输出信号HPD状态检测
  支持一路视频固定角度旋转(90°、180°和270°)
  输入信号HPD输出可编程
  最大八路视频数据叠加输出
  输入模式自动侦测
  支持视频压缩及帧缓存
  可编程EDID
  支持视频输入裁剪
  输入自动EQ
  支持视频水平和垂直方向镜像
  一个通道数字音频I²S和SPDIF输入输出
  动态图像边缘锐化
  音频采样率32KHz~192KHz
  亮度、饱和度、对比度、色度调整
  支持视频叠加以及Color Key处理
  可定制1bpp、2bpp或者4bpp混合型字符库,容量为128KB,字符最大32*64
  支持4个独立OSD窗口,单个窗口最大显示4096个字符
  支持透明、高亮、前景色、背景色处理
  支持淡入淡出
  支持窗口放大、旋转(90°、180°和270°)处理
  3.3V、2.5V、1.35V和1.1V供电
  支持视频叠加以及Color Key处理
  HLQFP-256(28mm×28mm)
  不含铅,符合RoHS2.0

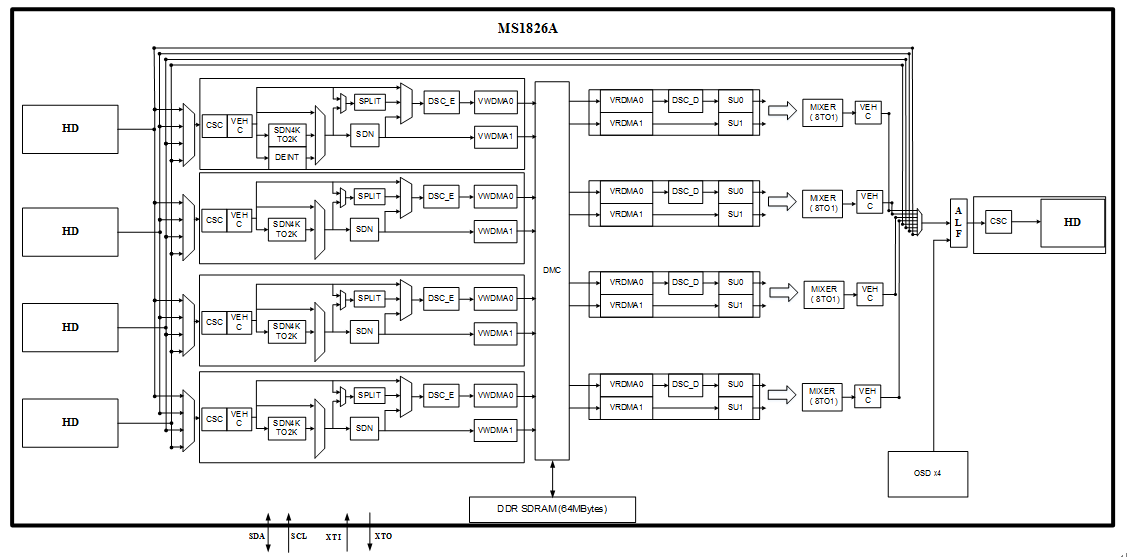

功能框图
