MS9404M3
——————————————————————————————————————————————————————————
MS9404M3 是一颗DP1.4a Hub芯片，支持1路DP 1.4a输入，2路DP1.4a和2路HD2.0输出，内部集成DP接收和发送模块、解压缩DSC模块、视频格式转换CSC模块、视频加解密等模块，内嵌MCU。最高可支持3个输出端口扩展显示，DP通路最高支持7680 x 4320@60Hz带DSC压缩输出，HD通路最高支持3840 x 2160@60Hz输出。
主要功能特征
|
DP RX |
支持FEC编码 |
|
1路DP RX，满足DP1.4a |
支持7680 x 4320@60Hz带DSC输出 |
|
支持1/2/4 Lane |
支持SSC |
|
支持RBR (1.62Gbps)、HBR (2.7Gbps) 、HBR2 (5.4Gbps)和HBR3 (8.1Gbps)速率 |
支持HDCP1.x和HDCP2.x视频加密 |
|
支持FEC解码 |
支持HDCP Repeater |
|
支持SST |
HD TX |
|
支持1~3路MST音视频 |
2路HD TX，满足HD2.0 |
|
支持1/2 Slice DSC解压缩 |
支持最大速率6Gbps |
|
支持DSC直通 |
支持DVI 1.0 |
|
支持RGB 6/8/10/12bpc，支持YCBCR444、YCBCR422 、YCBCR420 8/10/12bpc |
支持3840 x 2160@60Hz输出 |
|
支持静态HDR |
支持RGB、YCBCR444、YCBCR422、YCBCR420 8/10/12bpc |
|
支持7680 x 4320@60Hz带DSC输入 |
支持静态HDR |
|
支持HDCP1.x和HDCP2.x视频解密 |
支持HDCP1.x和HDCP2.x视频加密 |
|
支持HDCP Repeater |
支持HDCP Repeater |
|
DP TX |
MCU |
|
2路DP TX，满足DP1.4a |
内嵌8051 Core |
|
支持1/2/4 Lane |
时钟与复位 |
|
支持RBR (1.62Gbps)、HBR (2.7Gbps)、HBR2 (5.4Gbps)和HBR3 (8.1Gbps)速率 |
内建上电复位电路，外接27MHz无源或有源晶振 |
|
支持RGB 6/8/10/12bpc，支持YCBCR444、YCBCR422、YCBCR420 8/10/12bpc |
封装 |
|
支持静态HDR |
BGA224（10mm×10mm×0.65mm） |

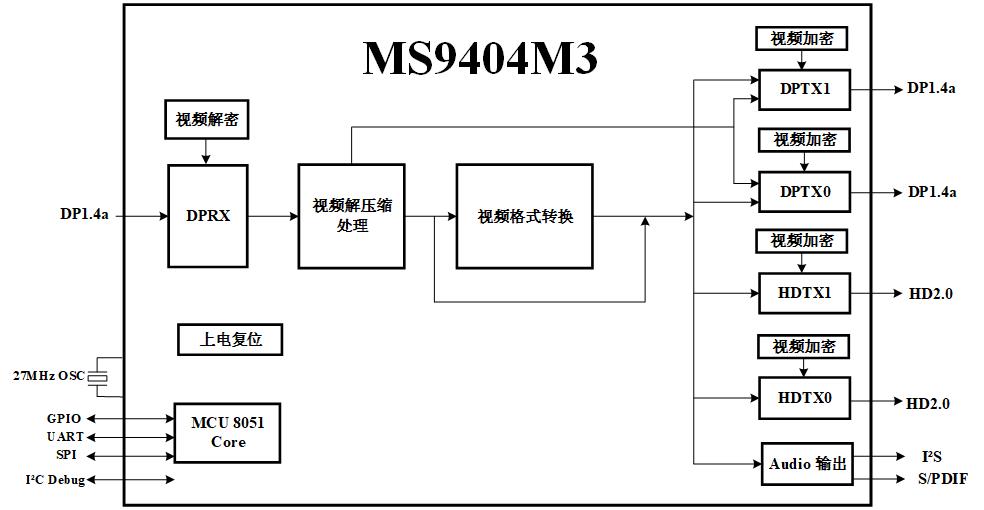

功能框图
