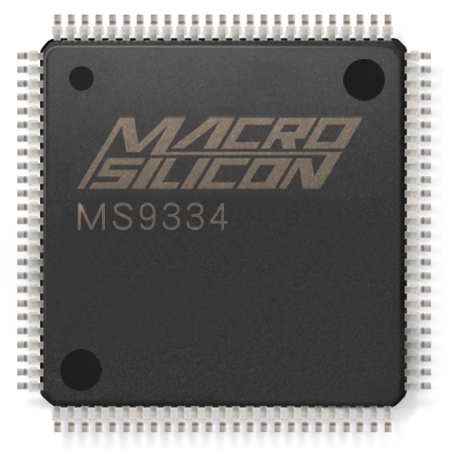

MS9334
——————————————————————————————————————————————————————————
MS9334是一款最高信号速率可达3Gbps的HDMI信号1分4分配器芯片。在3Gbps的速率下，MS9334可以支持到4K@30Hz分辨率的HDMI输入信号。同时可以支持10/12/16
位的色深。HDMI输入端的时钟与数据恢复功能可以自适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HDMI输出端具有信号预加重功能，可以支持长线传输。MS9334集成内部EDID RAM和HDCP KEY RAM。
主要功能特征
|
符合HDMI 1.4b标准 |
|
支持1路DVI/HDMI输入，4路DVI/HDMI输出 |
|
支持HDMI1.4b 4K@30Hz格式 |
|
HDMI输入端具有自适应EQ |
|
HDMI输出端具有预加重功能 |
|
支持10/12/16位色深输入/输出 |
|
自动监测HDMI输入信号 |
|
自动监测HDMI输出设备状态 |
|
支持5V TTL电平的DDC通道 |
|
集成HDCP KEY RAM |
|
集成512K 字节的EDID RAM |
|
不需要外部晶振 |
|
LQFP100 (14mm×14mm) |

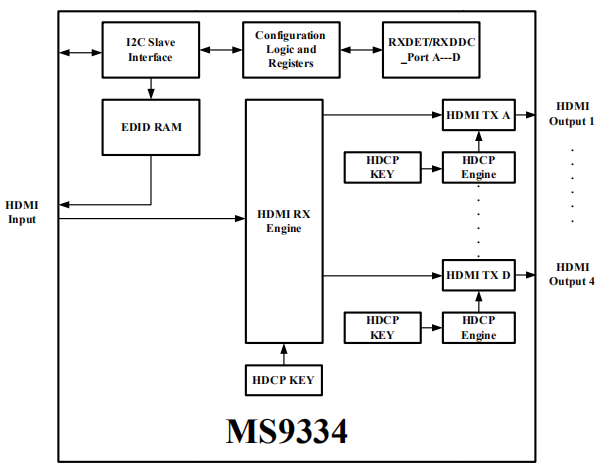

功能框图
