MS2109

——————————————————————————————————————————————————————————

MS2109是一款高清视频采集芯片,内部集成USB2.0控制器和数据收发模块、HDMI RX模块和音视频处理模块。MS2109可以将HDMI 接口输出的音视频信号通过USB 接口传送到PC、智能手机或平板电脑上预览或采集。USB视频符合UVC规范,音频符合UAC规范,音频支持I2S输入和SPDIF输出,支持Windows、Android和MacOS 系统。






主要功能特征


HDMI 1.4b兼容

默认96kHz单声道输出

支持DVI1.0

支持定制分辨率输出

支持HDCP 1.4

USB Audio 符合UAC1.0规范

支持RGB444YCBCR422YCBCR444YCBCR420 color space

支持数字音频I2S输入

支持deep color 24/30/36位模式

集成USB2.0 Device

支持CEA-861-E/CEA-861-F视频格式

支持描述符定制

最大输入分辨率3840×2160@30Hz

Windows XP/7/8/10

支持YUVJPEG 两种模式输出

Andriod5.0 或以上

最高输出分辨率1920×1080@30Hz

MacOS

支持用户定制分辨率

只需外接一个24Mhz无源晶振

兼容USB1.1 模式

内建PLL电路

兼容UVC1.0协议

内建上电复位电路

支持SPDIF 输出

QFN487mm×7mm

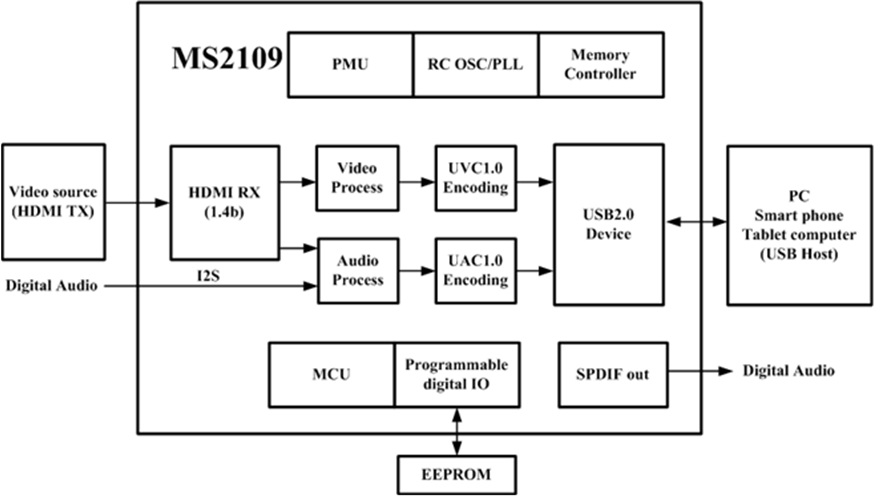

功能框图
