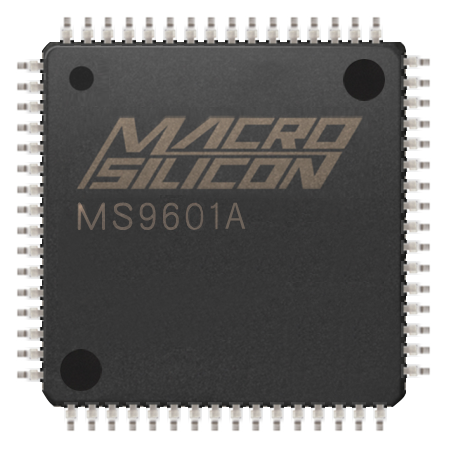

MS9601A

——————————————————————————————————————————————————————————

MS9601A是一款最高信号速率可达3Gbps的HDMI信号3进1出切换器芯片。在3Gbps的速率下，MS9601A可以支持4K×2K@30Hz和4K×2K(YCbCr420)@60Hz分辨率的HDMI输入信号。芯片内同时集成了DDC和HPD通道的切换器，会和对应的TMDS通道同时进行切换。可以使用内置的2个电压转换器给芯片供电，不再需要额外的电源电路，节省了电路板面积和BOM成本。为了更加灵活的使用，芯片可以选择使用具有内置代码的控制器或者具有I2C接口的外部控制器进行控制。芯片拥有6个可配置的地址，在级联应用时会非常方便。HDMI输入端的均衡器和输出端的可调驱动能力可以适应不同长度不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。同时芯片支持使用红外遥控或者按键进行通道的切换。

主要功能特征

支持HDMI1.4b和DVI1.0标准	支持外部I2C控制接口
支持最高数据速率3Gbps	具有6个可选择的芯片地址
3路HDMI输入端口，1路HDMI输出端口	支持遥控和按键输入切换通道
输入和输出端集成终端电阻	集成DDC和HPD通道切换器
输入和输出支持直流和交流耦合	集成5V转3.3V和1.8V电压转换器
支持调整输入端均衡器	LQFP-64（10mm×10mm）
支持调整输出端信号幅度	不含铅，符合RoHS
集成内部控制器和控制代码

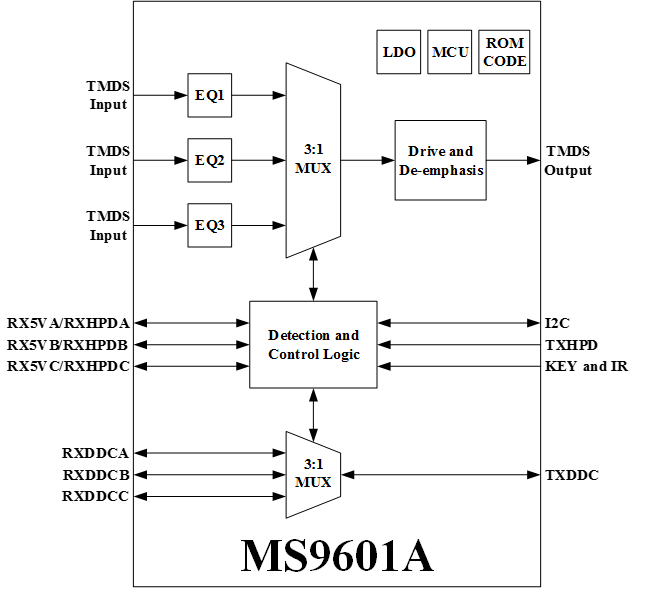

功能框图
