MS9292

——————————————————————————————————————————————————————————

MS9292是一款低成本、低功耗的芯片，由HD接收器、10bit的视频DAC和24bit的音频DAC组成。可以将HD信号转为VGA信号输出，最大支持的转换速度为300MHz，而且支持音频L/R和SPDIF输出。HD接收器支持1080P@60Hz，MS9292内部集成MCU和EDID，使用特别方便。

主要功能特征

支持8/10/12/16-bit 色深	支持2个通道的PCM，压缩的数字杜比和数字DTS传输
输入格式自动检测	采样率支持32K/44.1K/48K/88.2K/96K/176.4K/192K
3个通道的DAC，支持VGA输出	内置控制器
采样率最大支持200MPSPS	内置计时器/ROM/RAM/IO
支持模拟输出的范围：0.7V(P-P)	内置固件，并可支持外置EPPROM来客户定制
分辨率最高支持1920×1200@60Hz	内置电源启动复位
支持内置Audio	内置晶振
支持模拟Line out输出	支持EDID直通
支持工业级标准的SPDIF输出	QFN-48 (6mm×6mm)

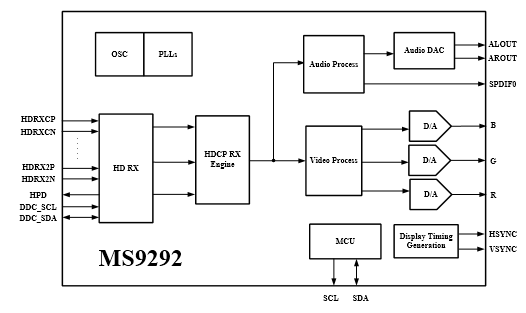

功能框图
