MS2109S
——————————————————————————————————————————————————————————
MS2109S是一款USB2.0高清音视频采集和混音处理芯片，内部集成USB2.0 Device控制器和数据收发模块、HD RX模块和音视频处理模块。MS2109S可以将HD输入的音视频信号通过USB接口传输到PC、智能手机或平板电脑上预览或采集。MS2109S支持两路I2S输入，1路I2S输出和1路S/PDIF输出，支持数字混音。MS2109S USB输出支持YUV422和MJPEG两种模式，兼容Windows、Android、Linux和macOS系统。
主要功能特征
HD RX
USB视频默认输出最大分辨率1920 x 1080@60Hz
支持RGB444、YCBCR444、YCBCR422和
YCBCR420 color space
低延时
支持deep
color 24/30/36位模式
视频采集输入输出帧率相等时，接近零延时
支持CEA-861-E/CEA-861-F视频格式
操作系统支持
支持HDCP1.4
Windows
XP/7/8/10/11
最大输入分辨率：
4096 x 2160@30Hz （RGB444、YCBCR444）
4096 x 2160@60Hz（YCBCR420）
Android 5.0或以上
音频
Linux
USB音频默认48kHz立体声输出
macOS
支持两路I2S输入
时钟处理
支持1路I2S和1路S/PDIF输出
外接24MHz无源晶振
支持2路I2S输入和HD RX输入音频混音处理
内建PLL电路
UBS2.0
供电与复位
内建USB2.0 Device，兼容USB1.1
Device模式
内建上电复位电路
USB视频符合UVC1.0协议
内建3.3V
LDO
USB音频符合UAC1.0协议
封装
USB视频输出支持YUV422和MJPEG两种模式
QFN-48塑封（7mm×7mm）

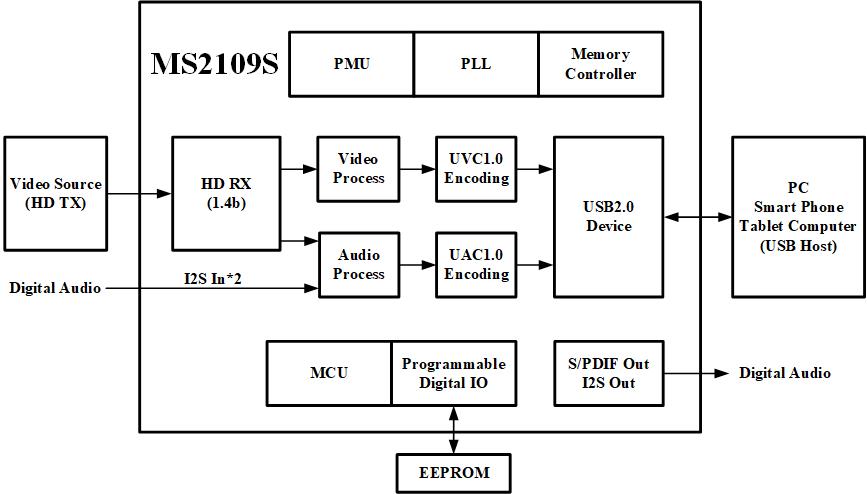

功能框图
