MS2131S
———————————————————————————————————————————————————————
MS2131S是一款USB 3.0高清视频和音频采集处理芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2131S可通过USB3.0接口将HDMI输入音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2131S支持HDMI环出功能。MS2131S支持3路I2S输入，支持数字音频与HDMI 音频的混音处理，支持3路I2S输出，支持S/PDIF输出。MS2131S输出支持YUV422、MJPEG、RGB24和NV12四种模式，兼容Windows、Android和macOS系统。MS2131S内建MCU，支持功能定制和二次开发。
主要功能特征
HDMI RX
内建USB 3.0 Device，兼容USB2.0 Device
支持RGB444、YCBCR422、YCBCR444、YCBCR420 Color Space
USB视频符合UVC1.0协议
支持deep color 24/30/36位模式
USB音频符合UAC1.0协议
支持CEA-861-E、CEA-861-F视频格式
USB视频输出支持YUV422、MJPEG、RGB24、NV12四种模式
最大输入分辨率：
4096 x 2160 @
60Hz（YUV420）
4096 x 2160 @
30Hz（YUV444）
USB视频输出最大分辨率：
3840 x 2160 @
60Hz（MJPEG）
3840 x 2160 @ 25Hz（YUV422）
支持HDCP 1.4
操作系统支持
HDMI TX
Windows
XP/7/8/10/11
支持EDID/HPD处理
Android 5.0及以上
最大输出分辨率：
4096 x 2160 @ 60Hz（YUV420）
4096 x 2160 @
30Hz（YUV444）
Linux
支持HDMI RX到HDMI TX直通模式输出
macOS
音频
时钟处理
USB音频支持96kHz/24bit、48kHz/16bit立体声输出
外接24MHz无源晶振
USB音频支持5.1声道模式
内建PLL电路
支持HDMI RX5.1/7.1声道Audio采集
复位
支持3路I2S输入
内建上电复位电路
支持3路I2S和1路S/PDIF输出
封装
支持任意2路I2S输入音频和HDMI音频混音处理
LQFP-100塑封（14mm×14mm）
USB
3.0

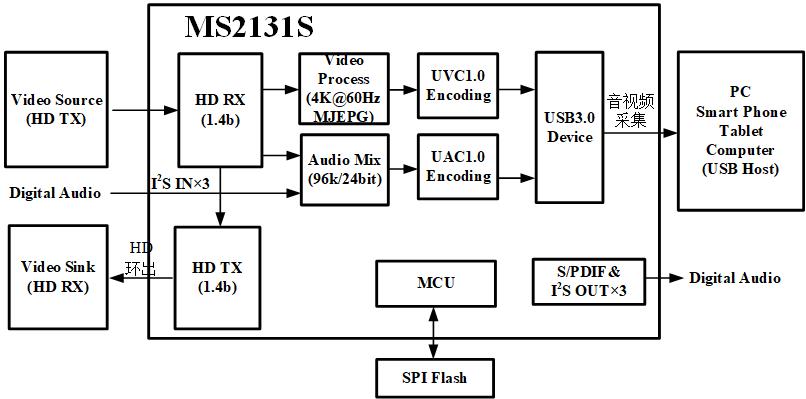

功能框图
