MS2130S
——————————————————————————————————————————————————————————
MS2130S是一款USB 3.0高清视频和音频采集芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2130S可通过USB 3.0接口将HD输入音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2130S输出支持YUV422、MJPEG、RGB24和NV12四种模式，兼容Windows、Android和macOS系统。MS2130S内建MCU，支持功能定制及二次开发。
主要功能特征
|
HD RX |
USB视频输出支持YUV422、MJPEG、RGB24、NV12四种模式 |
|
支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space |
USB视频输出分辨率最大分辨率： 3840 x 2160 @ 60Hz（MJPEG） 3840 x 2160 @ 25Hz（YUV422） |
|
支持deep color 24/30/36位模式 |
操作系统支持 |
|
支持CEA-861-E、CEA-861-F视频格式 |
Windows XP/7/8/10/11 |
|
最大输入分辨率： 4096 x 2160 @ 60Hz YUV420 4096 x 2160 @ 30Hz YUV444 |
Android 5.0及以上 |
|
支持HDCP 1.4 |
Linux |
|
音频 |
macOS |
|
USB音频支持96kHz/24bit、48kHz/16bit立体声输出 |
时钟处理 |
|
USB音频支持5.1声道模式 |
外接24MHz无源晶振 |
|
支持HD RX5.1/7.1声道Audio采集 |
内建PLL电路 |
|
USB 3.0 |
复位 |
|
内建USB 3.0 Device，兼容USB 2.0 |
内建上电复位电路 |
|
USB视频符合UVC1.0协议 |
封装 |
|
USB音频符合UAC1.0协议 |
QFN-64塑封（9mm×9mm） |

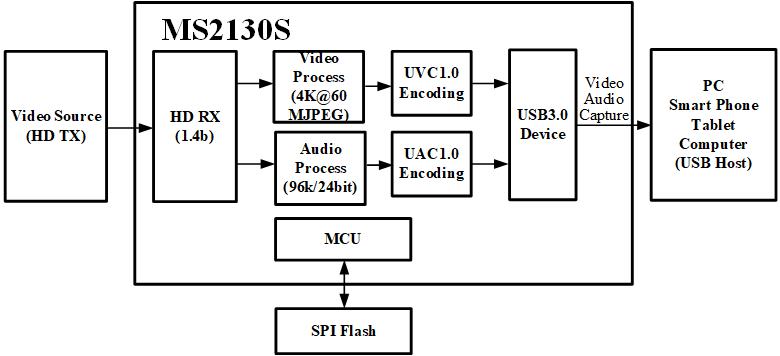

功能框图
