MS9120S
——————————————————————————————————————————————————————————
MS9120S是一颗USB投屏器芯片，内部集成USB2.0控制器和数据收发模块、视频DAC、HD数据接口和音视频处理模块，支持压缩视频传输，可通过USB接口显示或扩展PC、智能手机、平板电脑显示信息到更大尺寸的显示设备，支持VGA、HD、Digital out、CVBS、S-Video、YPbPr视频接口。
主要功能特征
|
视频输出 |
USB2.0 |
|
HD最大输出分辨率：1920 x 1080 p @60Hz，支持EDID/HPD处理 |
内建高速USB2.0 Device和USB视频处理 |
|
VGA最大输出分辨率：1920 x 1080 p @60Hz |
USB音频：UAC数字音频96kHz立体声 |
|
CVBS&S-Video 720 x 480：NTSC M/J/433，PAL_M 720 x 576：PAL N/B/D/G/H/I |
供电与复位 |
|
YPbPr最大分输出辨率：1920 x 1080 p @60Hz |
内建1.2V电源处理和上电复位电路 |
|
Digital Out最大分输出辨率：1920 x 1080 p @60Hz 支持BT.656和BT.1120 支持 8/16/24 bit模式 支持YUV444/422，RGB色彩空间 |
操作系统支持 Windows 7/8/10/11 Android 5.1及以上 macOS 10.15及以上 Linux |
|
音频 |
时钟处理 |
|
默认48kHz/16bit立体声 |
仅需一个24MHz晶振 |
|
支持I2S和HD输出 |
内建PLL电路 |
|
支持最大位宽：24bit |
封装 |
|
支持最大采样率：96kHz |
LQFP-100塑封(14mm×14mm) |

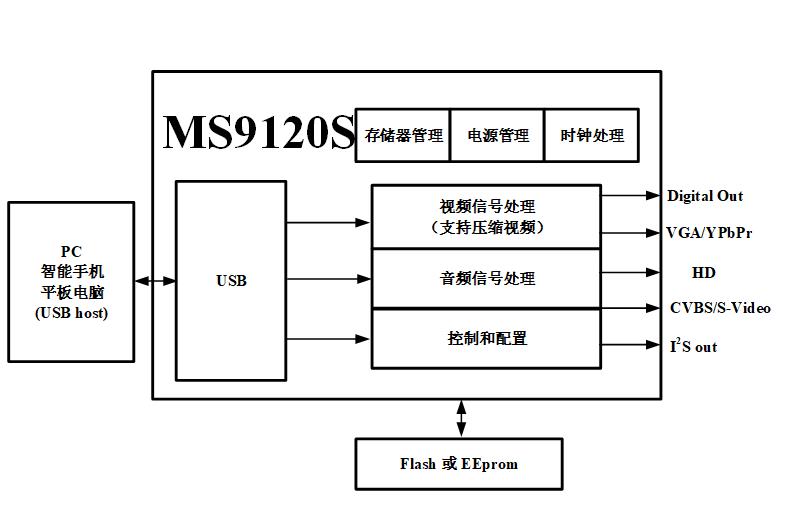

功能框图
