MS9331C
——————————————————————————————————————————————————————————
MS9331C是一款最高信号速率可达3Gbps的HD信号重定时芯片，支持I2S和SPDIF输出。在3Gbps速率下，可支持4K x 2K@30Hz和4K x 2K(YCbCr420)@60Hz分辨率的HD输入信号，支持10/12/16位色深。HD输入端时钟与数据恢复功能可自适应不同长度、不同质量的线材，使得在高速率下传输的TMDS信号始终具有最佳性能。HD输出端具有信号预加重功能，可支持长线传输。集成内部EDID RAM。
主要功能特征
|
支持1路DVI/HD输入，1路DVI/HD输出 |
支持10/12/16位色深输入/输出 |
|
支持4K x 2K@30Hz格式和YCbCr420 4K x 2K@60Hz格式 |
自动监测HD输入信号 |
|
支持I2S和SPDIF输出 |
自动监测HD输出设备状态 |
|
支持音频输出频率32KHz~192KHz |
支持5V TTL电平DDC通道 |
|
支持所有压缩和非压缩的音频格式 |
集成512字节EDID RAM |
|
HD输入端具有自适应EQ |
不需要外部晶振 |
|
HD输出端具有预加重功能 |
QFN48封装 |

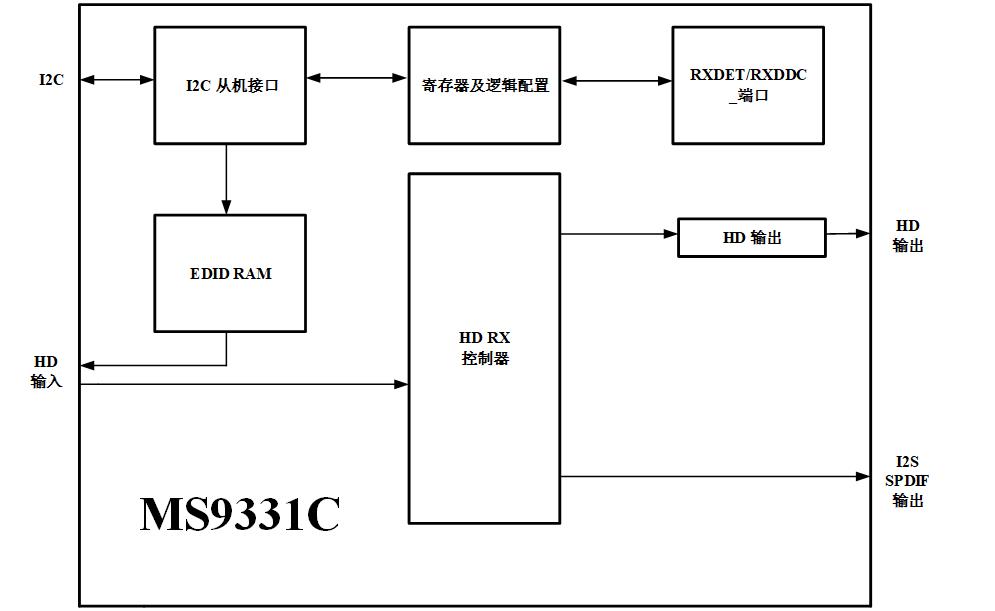

功能框图
